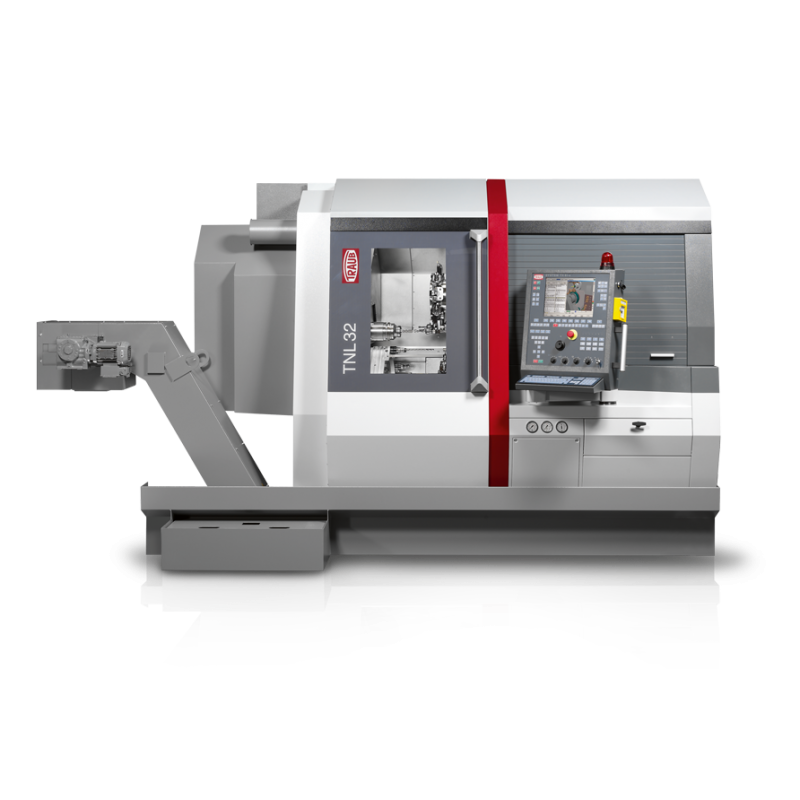

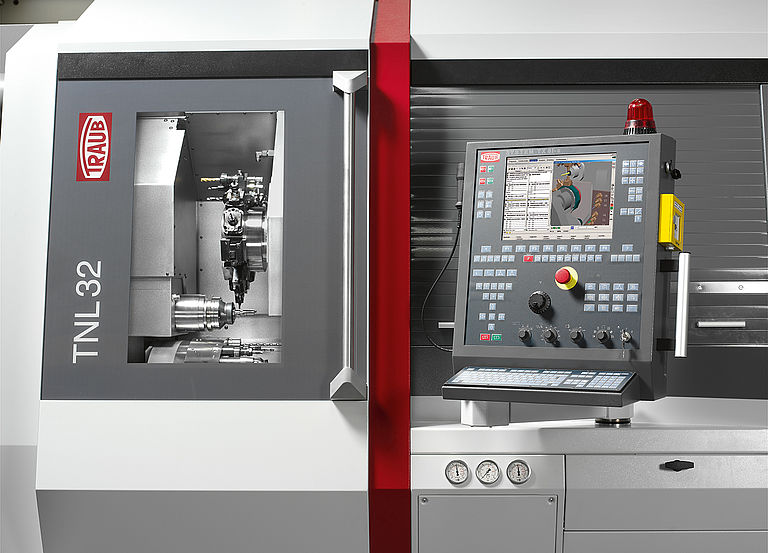

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ СТАНКА.

ВАШИ ПРЕИМУЩЕСТВА:

Одновременная обработка с использованием до 3 инструментов (каждый инструмент с регулируемой скоростью подачи)
Четко структурированная рабочая зона с большими путями перемещения по осям и окружностью инструмента большого размера
Отличная доступность благодаря большому широкому раздвижному кожуху
Простое переоборудование между коротким и продольным точением
Очень компактная конструкция станка с малой занимаемой площадью
Высочайшая точность благодаря термосимметричной конструкции станка
Система двойного привода «DualDrive»: Новая система привода инструмента от TRAUB

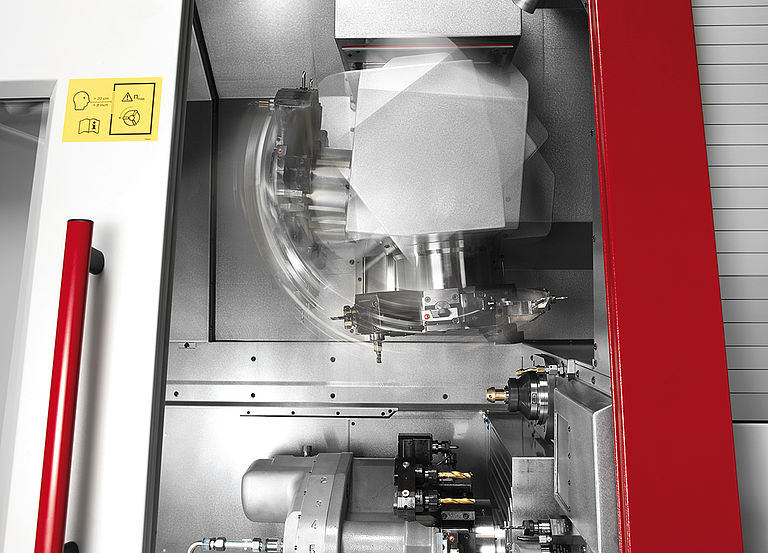

ОСНАЩЕН ОСЬЮ B

Версия TNL32-7B - это степень расширения, которая увеличивает диапазон применений для самых требовательных задач обработки. С помощью дополнительной оси B на верхнем инструментальном держателе, которая может поворачиваться на 100°, можно обрабатывать очень сложные детали и сложные контурные элементы, которые также требуют дополнительных операций, таких как фрезерование, сверление, боковое сверление или поперечная резьба в любом предпочтительном угловом положении.

Переключение револьвера, выполненное в виде поворотной оси с ЧПУ (без механической блокировки), дает возможность любого углового позиционирования.

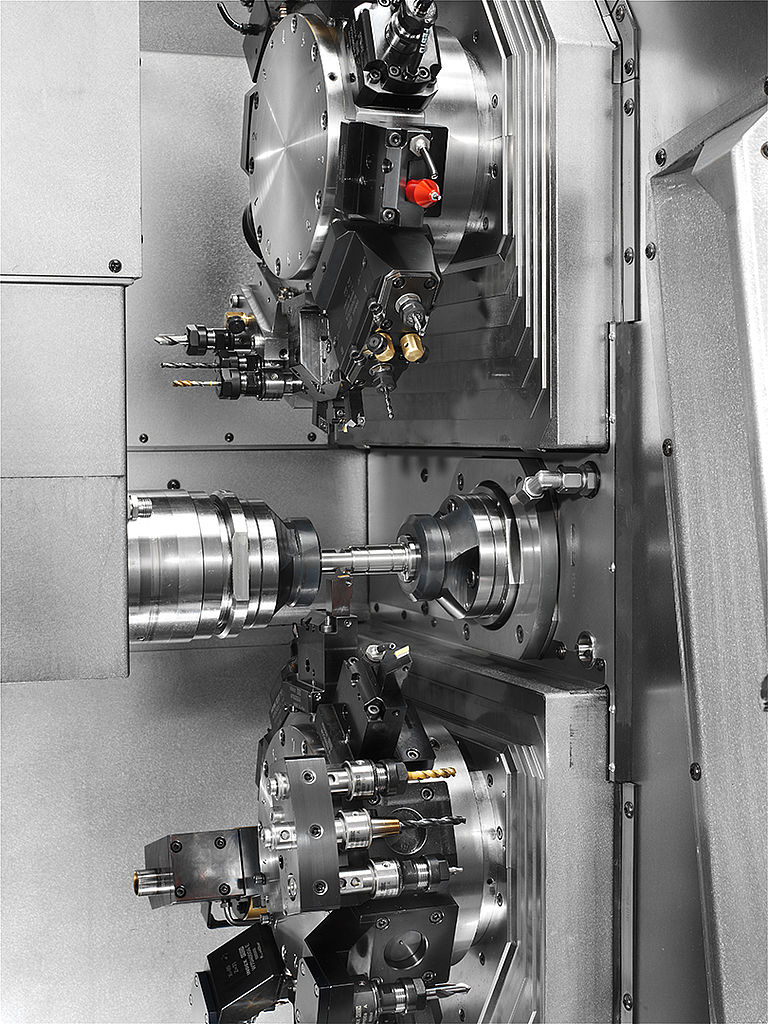

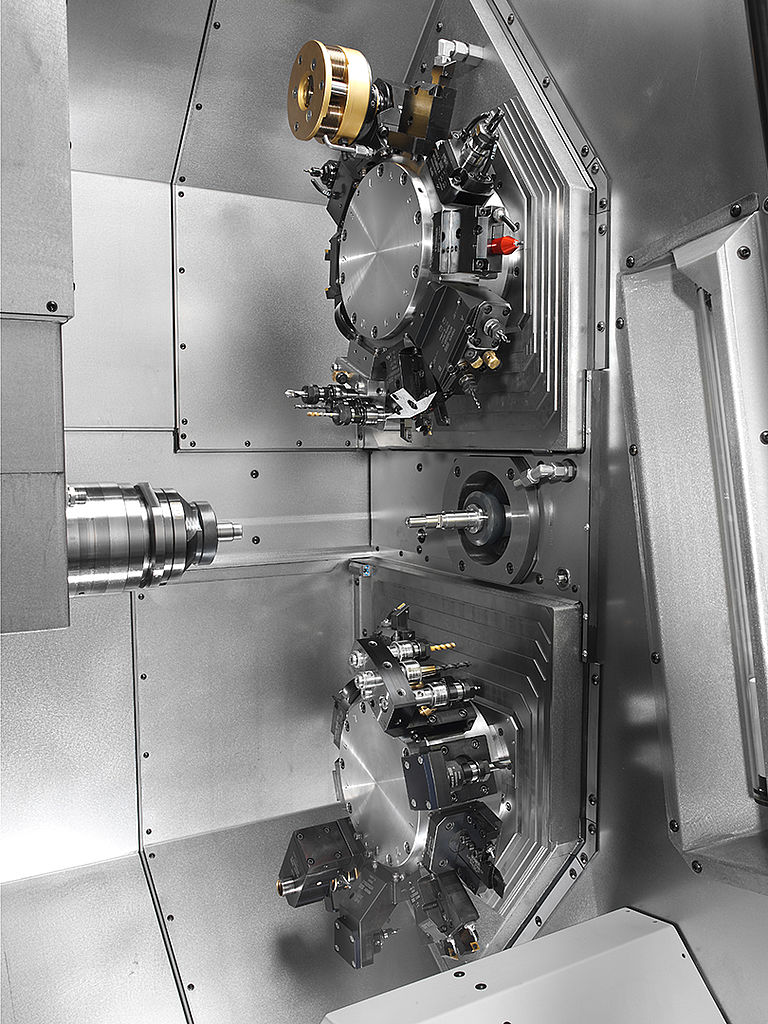

ПРОТИВОШПИНДЕЛЬ ДЛЯ БОЛЬШЕЙ ГИБКОСТИ

Станок TNL32-9 имеет автономный контршпиндель и 9 осей с ЧПУ. Эта концепция предлагает Вам широкие возможности обработки прутка до 32 мм.

Противошпиндель, идентичный главному шпинделю, установлен на отдельном крестовом суппорте X-Z и обеспечивает диапазон перемещения Z в 300 мм. Ход по оси Х в 140 мм обеспечивает одновременную внутреннюю обработку на главном шпинделе и контршпинделе.

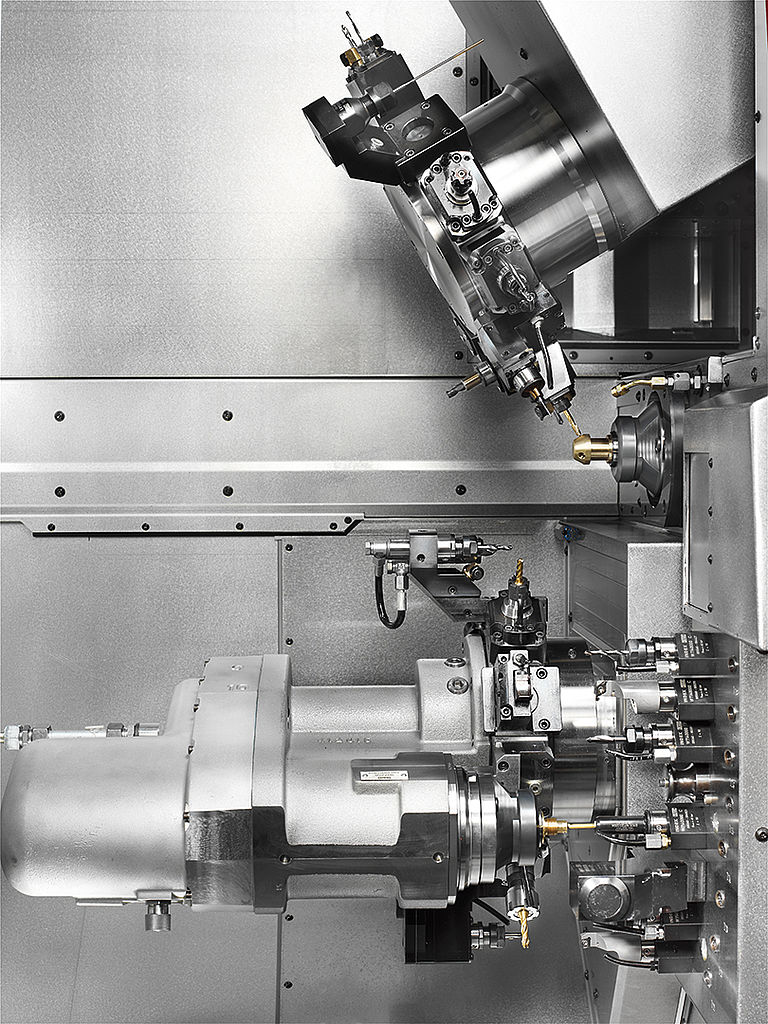

ПЕРЕДНИЙ АППАРАТ ДЛЯ БОЛЬШЕЙ ПРОИЗВОДИТЕЛЬНОСТИ

Используя два инструментальных револьвера и дополнительный передний аппарат можно одновременно выполнять обработку тремя независимыми подсистемами.

Передний аппарат – технические особенности и преимущества:

Функция оси Y
Большой запас инструментов:
4 фиксированных инструмента, 4 приводных инструмента
макс. мощность привода 3,4 кВт, макс. частота вращения 12 000 об/мин
внутренняя подача СОЖ на каждой позиции с макс. давлением СОЖ 80 бар
Позиция глубокого сверления: макс. частота вращения 12 000 об/мин, макс. давление СОЖ 120 бар
Усилие подачи до 6 200 Н
Функция задней бабки при обработке прутка
Грейфер для детали
