INDEX B400 - универсальная токарная обработка на высочайшем уровне. Универсальный токарный станок для прецизионной и тяжелой обработки резанием.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ СТАНКА
ВАШИ ПРЕИМУЩЕСТВА

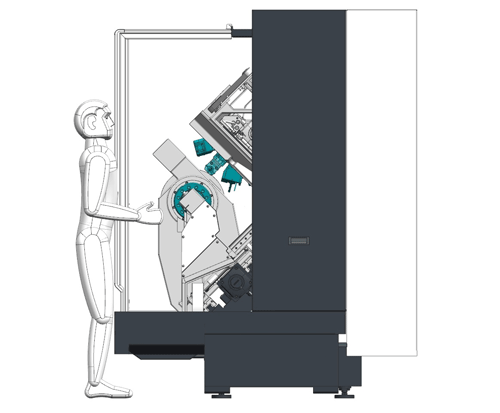

Четко структурированная и эргономичная концепция рабочей зоны
Жесткая станина из минерального литья для достижения высокой точности обработки
Рабочий шпиндель с ременным приводом для достижения высоких крутящих моментов
Диаметр прутка - 82 мм, диаметр зажимного патрона - 315 мм
Ортогональная линейная ось Y обеспечивает высокую точность обработки
Задняя бабка ЧПУ с электронным управлением оси

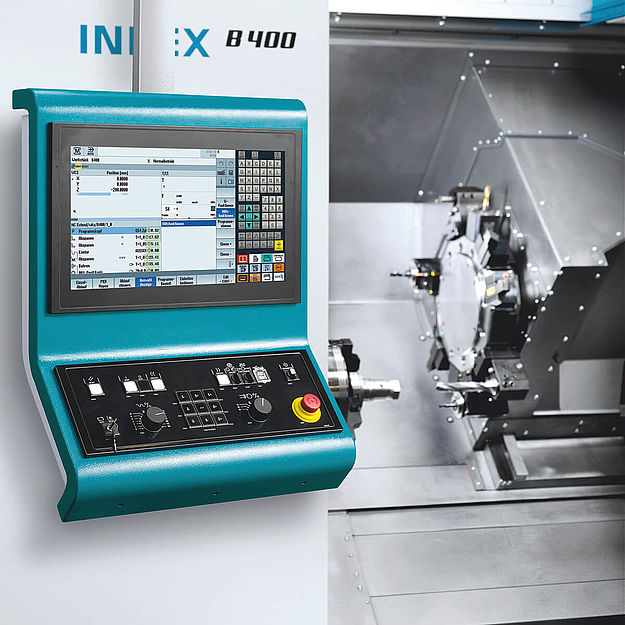

Стандартная комплектация: Система управления iXpanel - i4.0 ready с сенсорным экраном 18,5" - Основа: Siemens S840D sl

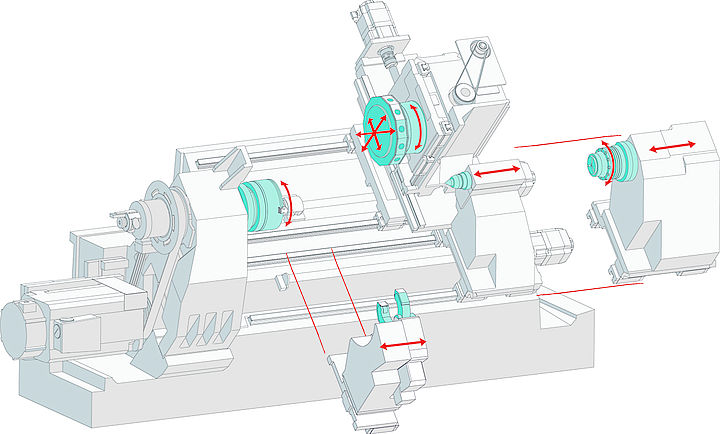

СТРУКТУРИРОВАННАЯ КОНСТРУКЦИЯ СТАНКА
INDEX B400 является последовательной модернизацией испытанных временем производственных решений. При индивидуальном оснащении этот новый гибкий универсальный станок находит свое место как в изготовлении инструментов и прототипов, так и в производстве. Накопленный десятилетиями опыт отражается в многочисленных конструктивных деталях, например, кожухе в металлической обшивке над главным шпинделем, обеспечивающем защиту от столкновений при использовании длинных борштанг, и многом другом.
КОМПОНЕНТЫ
Главный шпиндель
Диаметр прутка - 82 мм, диаметр зажимного патрона до 315 мм
Частота вращения 4000 об/мин
Мощность шпинделя 24 кВт (при 40% продолжит. включения)
Момент вращения 550 Нм (при 40% продолжит. включения)
Тормоз для индексного деления оси

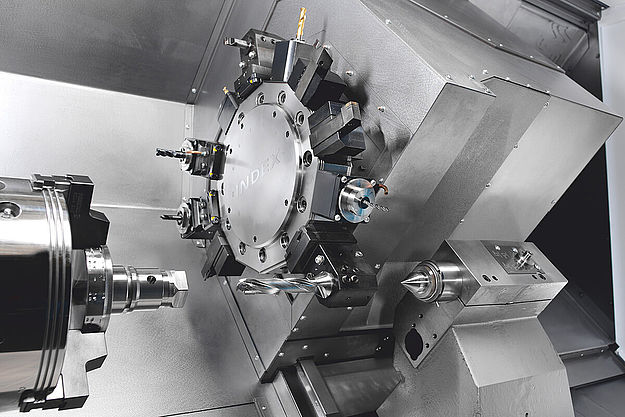

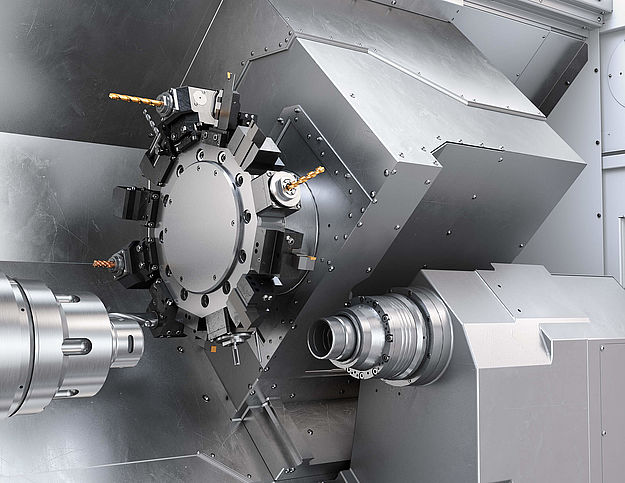

Револьверная головка с вертикальной осью на крестовом суппорте
12 приводных позиций
Крепление VDI 30 согласно DIN 69880 с патентованным W-образным зубчатым зацеплением
X 255 мм / Y ±60 мм / длина токарной обработки по Z до макс. 750 мм
Возможность обработки до 70 мм под центром вращения
6000 об/мин, 5,5 кВт, 19,5 Нм (при 25% продолжит. включения)

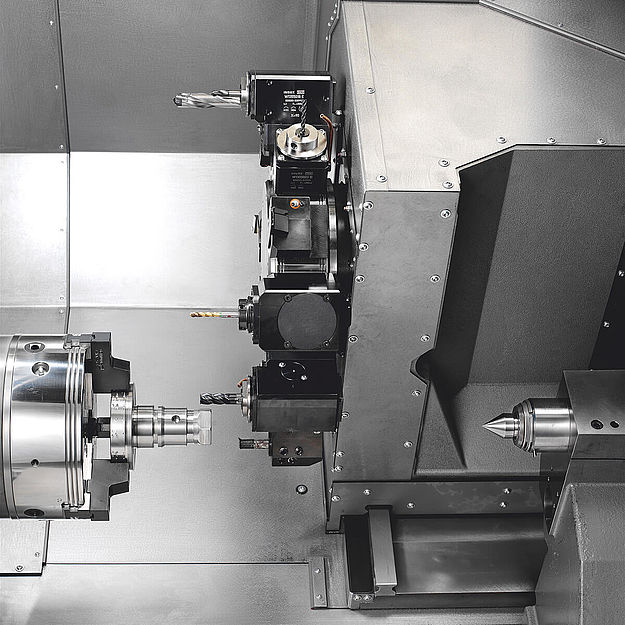

Задняя бабка с ЧПУ
электронная, свободно позиционируемая
крупноразмерные направляющие качения
усилие прижима до 10.000 Н с электронным регулированием
центрирующий конус MK5 или SK30
Люнет (опция)
возможность электронного позиционирования
возможность программирования ЧПУ
диапазон зажима 12 - 152 мм
Устройство удаления деталей (опция)
Ø макс. = 82 мм
длина макс. = 200 мм
вес макс. = 8 кг

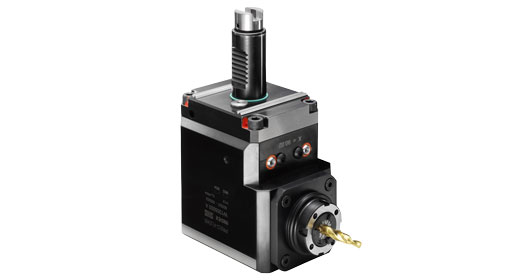

Патентованное W-образное зубчатое зацепление фирмы INDEX для высокой стабильности повторяемости при смене инструмента.
короткое время наладки и переоснастки
высокая точность при смене благодаря длинным пазам для фиксации
продление стойкости режущих пластинок
совместимость с DIN 69880
подходит для фиксированных инструментов и инструментов с приводом
С45
Заготовка Ø 65 x 400 мм
25CrMo4
Заготовка Ø 250 x 230 мм
20NiCrMo2-2
Тянутый пруток Ø 78 мм
