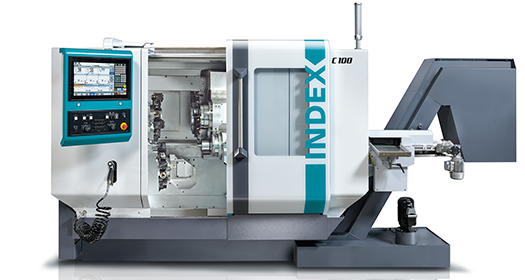

Высокопроизводительный токарный автомат INDEX C100

Высокопроизводительный токарный автомат INDEX C100

INDEX

Токарный автомат – для более быстрой обработки. Идеален для обработки деталей из прутка и сложных деталей.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ СТАНКА

ВАШИ ПРЕИМУЩЕСТВА

Одновременная обработка 2-мя или 3-мя револьверами
Высокое ускорение (1g) и высокая скорость быстрых перемещений (60 м/мин)
Инструментальный суппорт с осью Y на главном и контршпинделе
2 мощных мотор-шпинделя идентичной конструкции
Очень эффективное виброгашение благодаря INDEX SingleSlide
Максимальное разнообразие деталей благодаря 3-м револьверам и 42-м инструментам
Стандартная комплектация: операционная система iXpanel - i4.0 ready, сенсорный экран 18,5" и система управления Siemens S840D sl

СИСТЕМА УПРАВЛЕНИЯ C100

Фокус на управлении и производстве – включая Industrie 4.0. iXpanel - Система управления для непосредственного обмена данными производительного токарного автомата С100 с вашей бизнес-структурой. iXpanel состоит из мультисенсорного экрана 18,5", последнего поколения управления на основе Siemens S840D sl, а также функциональных возможностей Industrie 4.0. В качестве опции возможна интеграция виртуального станка «Virtual Machine», например для 3D-моделирования и переналадки для обработки следующей заготовки в параллельном режиме с производством.

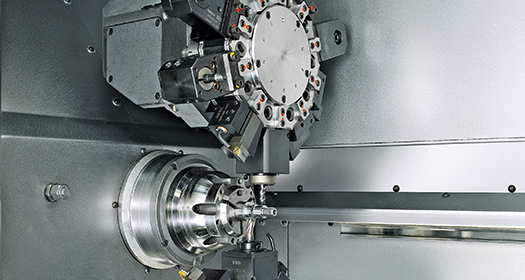

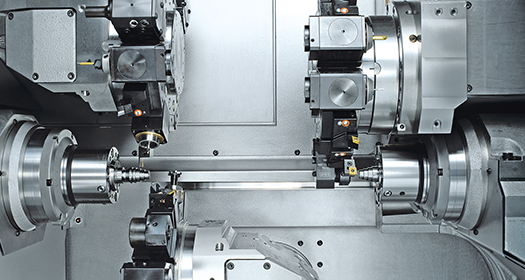

КИНЕМАТИКА

Вертикальная конструкция станины станка гарантирует оптимальный стружкоотвод и хорошую доступность рабочей зоны.
Возможны 2 оси Y на главном шпинделе или по 1-ой на главном и контршпинделе.
Таким образом, даже сложные рабочие процессы могут быть оптимально разделены, а время цикла сокращено.

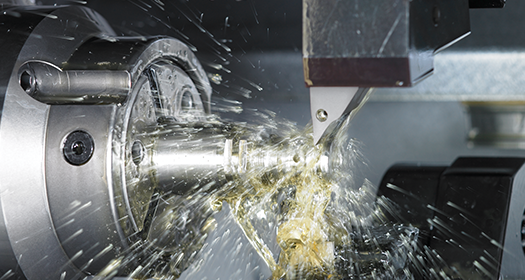

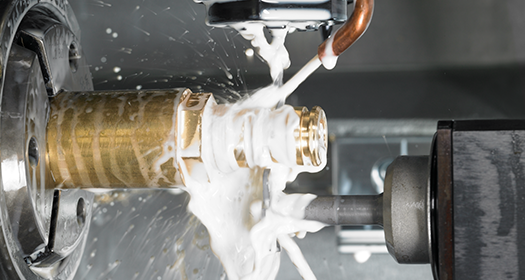

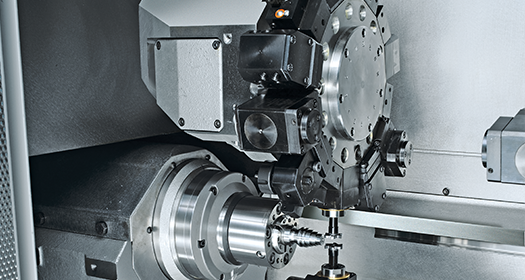

РАБОЧАЯ ЗОНА

Станок INDEX C100 открывает новые возможности для быстрого производства токарных деталей из прутка.
Несмотря на свои компактные габариты, INDEX C100 предоставляет большую рабочую зону для комплексной обработки деталей.

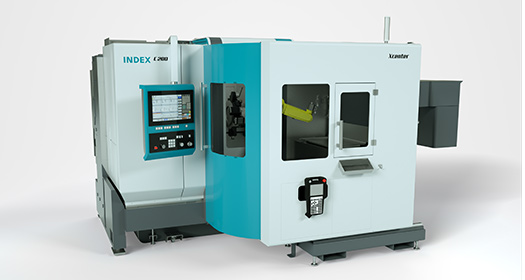

РОБОТИЗИРОВАННЫЙ МОДУЛЬ IXCENTER

ИНТЕЛЛЕКТУАЛЬНАЯ АВТОМАТИКА ДЛЯ ДОПОЛНИТЕЛЬНОЙ ГИБКОСТИ И ЭФФЕКТИВНОСТИ

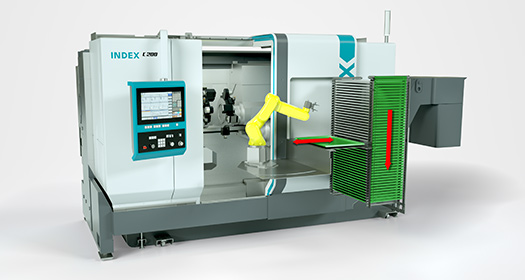

Благодаря опциональному роботизированному модулю iXcenter возможен быстрый, безопасный и гибкий подвод/отвод заготовок и/или готовых изделий.
Роботизированный модуль эргономично состыкован со станком. В ходе наладки он может просто сдвигаться вправо, что обеспечивает беспрепятственный доступ в рабочее пространство. В режиме производства модуль iXcenter фиксируется перед рабочим пространством станка. Затем через раздвижной колпак станка, который автоматически открывается за роботизированным модулем, осуществляется доступ робота в рабочее пространство.

Простое манипулирование заготовками и готовыми деталями

компактный вертикальный накопитель с рабочим запасом до 22 палет
размер палет 600x400 мм
минимальная высота палеты 25,4 мм
палеты с заготовками загружаются вверху, палеты с готовыми деталями удаляются внизу - в любой момент времени без прерывания производства
установка и извлечение палет осуществляется роботом
простое программирование макросов

Использовать больше возможностей

Последующие процессы, такие как чистка, измерение, удаление заусенцев и т.д. могут интегрироваться в роботизированный модуль.

Готовы к работе

6-осевой робот для полезной нагрузки 7.5 кг с интегрированным управлением захватом
в стандартную комплектацию модуля включен двойной захват
в стандартную комплектацию модуля включены 22 палеты (без вкладок для различных видов деталей)
несмотря на отдельный узел возможно простое, внутрипроизводственное перемещение
